اندازه گیری پتانسیل زتا
پتانسیل زتا (Zeta Potential) یکی از پارامترهای مهم برای بررسی بار سطحی مواد، عملکرد سطح و پایداری ذرات پراکنده است. این پارامتر در دهه‌های اخیر به یکی از روش‌های مهم برای آنالیز سطح و سیستم های کلوئیدی تبدیل شده است و می‌توان از آن برای بررسی موادی از نانو ذرات کلوئیدی گرفته تا سطوح ماکروسکوپی مانند غشاها و ویفرهای سیلیکونی استفاده کرد.
این پتانسیل زمانی در سطح ماده شکل می‌گیرد که ماده با یک محیط مایع در تماس باشد. بنابراین، پتانسیل زتا یک ویژگی بین سطحی است و معمولا با واحد میلی ولت (mV) بیان می‌شود. در این مقاله در مورد اهمیت بررسی این پارامتر و روش اندازه گیری آن صحبت می‌کنیم؛ همچنین دستگاه های Surpass 3 و دستگاه DLS از کمپانی Anton Paar اتریش را به عنوان دستگاهی مناسب برای بررسی این پارامتر معرفی خواهیم کرد.
پتانسیل زتا چگونه ایجاد می‌شود؟
هنگامی که یک ماده با یک مایع در تماس قرار می‌گیرد، گروه‌های عاملی موجود در سطح ماده با محیط اطراف واکنش می‌دهند. این فرایند باعث ایجاد بار سطحی می‌شود. در ادامه، یون‌هایی با بار مخالف به سمت سطح جذب شده و در اطراف آن تجمع پیدا می‌کنند. این یون‌های مخالف ساختاری به نام لایه الکتریکی مضاعف (Electrochemical Double Layer یا EDL) ایجاد می‌کنند.
پتانسیل زتا به پتانسیلی گفته می‌شود که در اثر این ساختار در سطح برشی ایجاد می‌شود و در نتیجه، مقدار آن به برهم‌کنش میان سطح ماده و محیط مایع وابسته است و به عنوان مجموع بار سطحی اولیه و لایه تجمع‌یافته تعریف می‌شود. هنگام صحبت درباره پتانسیل زتا، باید نکات زیر را در نظر داشت:
- پتانسیل زتا تنها زمانی وجود دارد که یک ماده با یک مایع در تماس باشد. این پتانسیل، بار خالص موثر در این شرایط را نشان می‌دهد.
- پتانسیل زتا را می‌توان هم روی سطوح ماکروسکوپی (برای مثال غشاها، مو و پلیمرها) و هم برای ذرات پراکنده در یک مایع (برای مثال کلوئیدها، نانوذرات و لیپوزوم‌ها) اندازه‌گیری کرد. هر دو نوع، «ماده» در نظر گرفته می‌شوند. بااین‌حال، تمایز میان آن‌ها برای انتخاب فناوری مناسب جهت اندازه‌گیری پتانسیل زتا اهمیت دارد.
- ویژگی‌های محیط مایع نقش مهمی در تشکیل پتانسیل زتا دارند و این پتانسیل به‌شدت به مقدار pH یا غلظت بافر وابسته است.
- بار سطحی را می‌توان هم در مواد جامد (در فصل مشترک جامد-مایع) و هم در قطرات مایع (در فصل مشترک مایع-مایع) مشاهده کرد.
چرا اندازه‌گیری پتانسیل زتا اهمیت دارد؟
اندازه‌گیری پتانسیل زتا می‌تواند اطلاعاتی درباره عملکرد سطح، پایداری ذرات پراکنده و برهم‌کنش مواد حل شده با سطوح جامد در اختیار ما قرار دهد. در مورد سطوح ماکروسکوپی، بررسی پتانسیل زتا برای درک رفتار مواد جامد در فرایندهای مبتنی بر سیستم‌های آبی اهمیت دارد. برای مثال، این اندازه‌گیری می‌تواند در بررسی غشاهای مورد استفاده در تصفیه آب، مواد زیستی در تماس با خون و فرایندهای مرطوب سازی ویفرهای نیمه هادی مورد استفاده قرار گیرد. شناخت پتانسیل زتا همچنین می‌تواند به بهینه سازی فرایندهای اصلاح سطح کمک کند. از طرف دیگر، در مورد ذرات، این پارامتر یکی از شاخص‌های مهم پایداری کلوئیدهایی مانند نانوذرات و لیپوزوم‌ها است؛ زیرا توانایی ذرات برای دفع الکترواستاتیکی یکدیگر را نشان می‌دهد.
به‌طور تجربی، مقادیر مطلق پتانسیل زتا بیشتر از 30± میلی‌ولت معمولا نشان‌دهنده پایداری بیشتر پراکندگی هستند. در مقابل، در مقادیر پایین‌تر از 30± میلی‌ولت، احتمال فرایندهایی مانند تجمع، ته‌نشینی و لخته‌شدن بیشتر می‌شود. در اینجا مقدار مطلق پتانسیل زتا برای بررسی پایداری اهمیت دارد، در حالی که علامت مثبت یا منفی نشان می‌دهد که بار غالب در سطح مثبت یا منفی است. به‌عنوان یک قاعده کلی، مقادیر پتانسیل زتا را می‌توان بر اساس بزرگی آن‌ها به شکل زیر دسته‌بندی کرد:
| پتانسیل زتا (mV) | وضعیت پایداری |
| ۰ تا ۱۰± | بسیار ناپایدار؛ انعقاد/لخته‌شدن سریع |
| ۱۰± تا ۲۰ | پایداری محدود |
| ۲۰± تا ۳۰ | نسبتا پایدار |
| بیشتر از ۳۰± | بسیار پایدار |
بار سطحی چگونه تشکیل می‌شود؟
وقتی یک سطح جامد با محیط آبی تماس پیدا می‌کند، بار سطحی تشکیل می‌شود و پتانسیل سطحی اولیه‌ای ایجاد می‌کند. این بار می‌تواند از دو مسیر اصلی ایجاد شود:
- واکنش گروه‌های عاملی سطح
- جذب یون‌ها از محلول
نقش گروه‌های عاملی سطح
گروه‌های اسیدی و بازی موجود بر سطح مواد می‌توانند در تماس با آب واکنش دهند. برای مثال، گروه‌های اسیدی مانند کربوکسیلیک یا سولفونیک اسید، در تماس با آب یون H⁺ آزاد می‌کنند. در نتیجه، سطح ماده بار منفی پیدا می‌کند. در مقابل، گروه‌های بازی مانند آمین‌ها می‌توانند پروتون دریافت کنند و باعث ایجاد بار مثبت در سطح شوند. تعادل میان این فرایندها به‌شدت به pH محیط وابسته است. به همین دلیل، تغییر pH می‌تواند بار سطحی و در نتیجه پتانسیل زتای ماده را تغییر دهد.

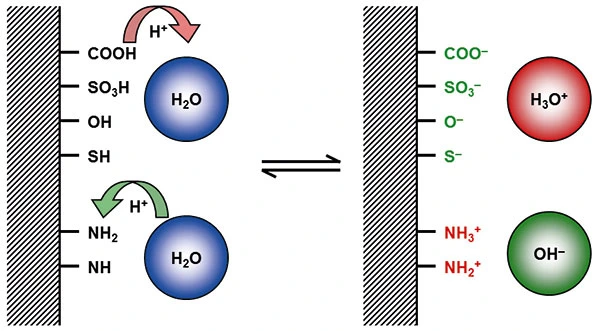

گروه‌های عاملی سطح
تشکیل بار در سطوح بدون گروه عاملی
وجود گروه‌های عاملی برای ایجاد بار سطحی الزامی نیست. در سطوح نسبتا خنثی یا غیر‌فعال نیز ممکن است یون‌های هیدروکسید از آب به‌صورت ترجیحی جذب شوند و باعث ایجاد بار منفی روی سطح شوند. در pH خنثی و قلیایی، این سطوح اغلب بار منفی دارند. اما در pH پایین، با افزایش غلظت یون‌های هیدرونیوم، ممکن است بار سطح به سمت مثبت شدن تغییر کند.
لایه الکتریکی مضاعف چیست؟
برای درک بهتر پتانسیل زتا، باید ساختار لایه الکتریکی مضاعف را شناخت. وقتی یک سطح جامد با یک محیط آبی در تماس قرار می‌گیرد، ایجاد بار در سطح باعث شکل‌گیری پتانسیل سطحی می‌شود و بر نحوه قرارگیری کاتیون‌ها و آنیون‌های موجود در محیط تاثیر می‌گذارد. لایه الکتریکی مضاعف از دو بخش اصلی تشکیل شده است:
- لایه ساکن: این لایه مستقیما در مجاورت سطح تشکیل می‌شود. یون‌های موجود در آن به دلیل برهم‌کنش قوی با سطح، تقریبا بی‌حرکت هستند.
- لایه پراکنده: در بخش بیرونی‌تر، لایه پراکنده قرار دارد. یون‌های این ناحیه جاذبه کمتری از طرف سطح احساس می‌کنند و امکان حرکت در این لایه را دارند.

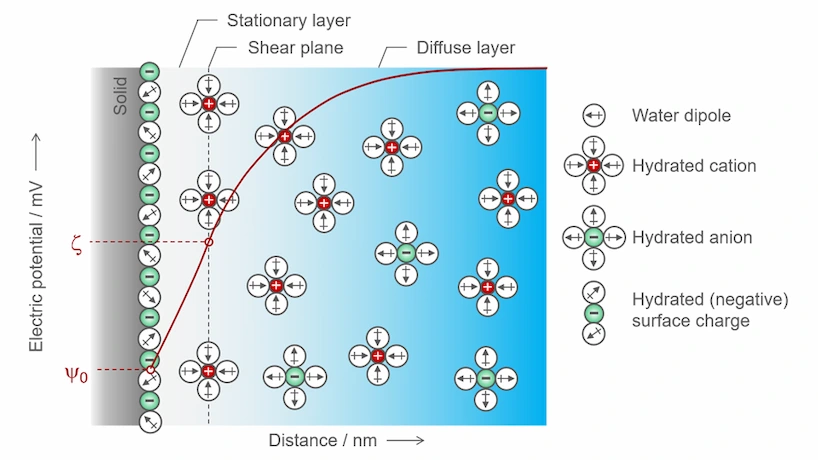

مدل لایه دوگانه الکتروشیمیایی در فصل مشترک جامد–مایع
مرز بین این دو لایه، صفحه برش (Shear Plane) نامیده می‌شود. پتانسیلی که در این صفحه وجود دارد، همان پتانسیل زتا است.
روش های اندازه گیری
اثرات الکتروکینتیکی مانند پتانسیل زتا را می‌توان با چهار روش مختلف بررسی کرد. این 4 روش عبارتند از:
- پتانسیل جریان (Streaming Potential)
- الکتروفورز (Electrophoresis)
- الکترواسمز (Electroosmosis)
- پتانسیل رسوب (Sedimentation Potential)
مناسب ترین روش برای بررسی پتانسیل زتا کدام است؟
در میان این روش‌ها، Streaming Potential و Electrophoresis دو روش متداول تر برای اندازه‌گیری پتانسیل زتا هستند. انتخاب روش اندازه‌گیری به نوع نمونه نیز وابسته است. به‌طور معمول، Streaming Potential برای سطوح بزرگ‌تر با قطر بیش از 25 میکرومتر و روش‌های الکتروفورتیک مانند پراکندگی نور الکتروفورتیک ( ELS ) برای ذرات با قطر تا حدود 100 میکرومتر مورد استفاده قرار می‌گیرند.
Streaming Potential
روش Streaming Potential برای بررسی سطوح ماکروسکوپی به کار می‌رود. در این روش، نمونه روی نگهدارنده قرار گرفته و یک کانال جریان مویرگی تشکیل می‌دهد. با حرکت نسبی مایع نسبت به سطح جامد، یون‌های موجود در لایه الکتریکی مضاعف از وضعیت تعادل خود جابه‌جا شده و در امتداد سطح حرکت می‌کنند. این جدایی بار باعث ایجاد اثرهای الکتروکینتیکی می‌شود که یکی از آن‌ها پتانسیل جریان است.

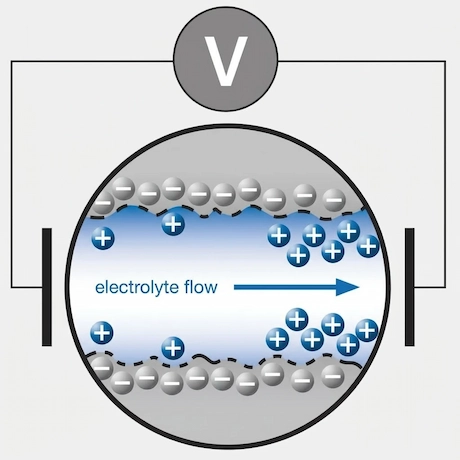

شماتیک روش پتانسیل جریانی (Streaming Potential)، که جریان الکترولیت در یک کانال موئینه و در پی آن جدایش بار الکتریکی را نشان می‌دهد.
داده‌های مربوط به پتانسیل جریان یا جریان حاصل از این فرایند برای محاسبه پتانسیل زتا استفاده می‌شوند. در محاسبه پتانسیل زتا از داده‌های جریان، لازم است طول و سطح مقطع کانال جریان به‌طور دقیق مشخص باشد. به همین دلیل، این روش برای بررسی سطوح جامد تخت مناسب است، اما برای نمونه‌هایی با شکل نامنظم کاربرد مستقیم ندارد.
پراکندگی نور الکتروفورتیک (ELS)
برخلاف روش Streaming Potential، در ELS حرکت مایع ایجاد نمی‌شود؛ بلکه حرکت ذرات با اعمال یک میدان الکتریکی ایجاد می‌شود. ذرات تحت تاثیر میدان الکتریکی با سرعت‌های متفاوت حرکت می‌کنند؛ ذراتی که بار بیشتری دارند، سریع‌تر از ذرات با بار کمتر حرکت می‌کنند. در این روش، تحرک الکتروفورتیک (Electrophoretic Mobility) ذرات اندازه‌گیری شده و از آن برای محاسبه پتانسیل زتا استفاده می‌شود.
تحرک الکتروفورتیک با استفاده از Phase Analysis Light Scattering ( PALS) تعیین می‌شود. حرکت ذرات در میدان الکتریکی باعث ایجاد تغییر فرکانس در پرتو لیزر تابیده شده می‌شود که به آن شیفت داپلر (Doppler Shift) گفته می‌شود. این تغییر فرکانس با سرعت حرکت ذرات متناسب است و می‌توان از آن برای تعیین تحرک الکتروفورتیک و در نهایت پتانسیل زتا استفاده کرد. در روش‌های ELS، تغییرات فرکانسی ایجادشده بسیار کوچک هستند و نمی‌توان آن‌ها را مستقیما اندازه‌گیری کرد. همچنین این تغییرات به‌تنهایی اطلاعاتی درباره علامت پتانسیل زتا، یعنی مثبت یا منفی بودن آن، ارائه نمی‌کنند. برای رفع این محدودیت، از یک پرتو مرجع استفاده می‌شود که در دتکتور پراکندگی با سیگنال اندازه‌گیری ترکیب می‌شود.

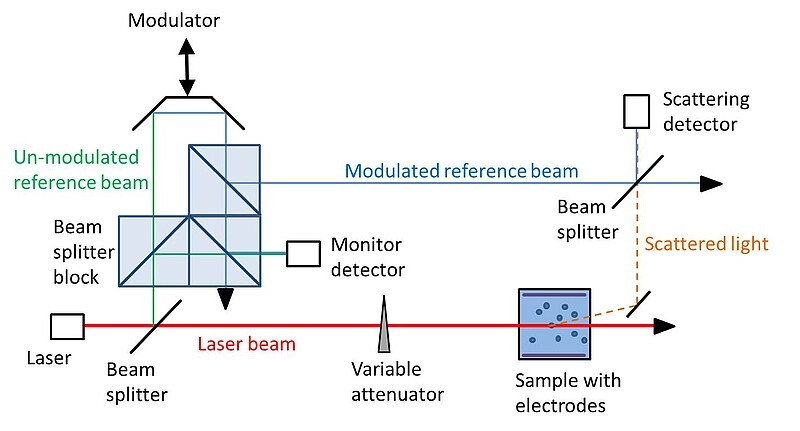

پیکربندی شماتیک cmPALS برای اندازه‌گیری پتانسیل زتای ذرات
فناوری cmPALS
یکی از فناوری‌های مورد استفاده در این زمینه، cmPALS (Continuously Monitored Phase Analysis Light Scattering) است. این روش با استفاده از یک دتکتور اضافی، تغییر فرکانس پرتو مرجع مدوله‌شده را به‌صورت لحظه‌ای بررسی می‌کند. این روش باعث اندازه‌گیری سریع‌تر، تکرارپذیری بالاتر حتی در میدان‌های الکتریکی پایین و حساسیت بیشتر اندازه‌گیری می‌شود. روش ELS برای آنالیز ذرات استفاده می‌شود و می‌تواند در کنار تفرق نور پویا (DLS) نیز به کار رود. در DLS، اندازه ذرات بر اساس حرکت براونی آن‌ها تعیین می‌شود.
پتانسیل زتا به چه عواملی وابسته است؟
پتانسیل زتا تنها به سطح نمونه وابسته نیست و ویژگی‌های فاز مایع نیز بر آن تاثیر دارند. از میان این عوامل، pH یکی از مهم‌ترین وابستگی‌های پتانسیل زتا محسوب می‌شود.
- تاثیر pH: اندازه‌گیری پتانسیل زتا در pHهای مختلف می‌تواند اطلاعاتی درباره ترکیب سطح و وجود گروه‌های عاملی اسیدی یا بازی در اختیار قرار دهد. نقطه‌ای که در آن پتانسیل زتا برابر با صفر میلی‌ولت است، نقطه ایزوالکتریک نامیده می‌شود. این نقطه می‌تواند به‌عنوان شاخصی برای بررسی شیمی سطح مورد استفاده قرار گیرد و در بررسی پروتئین‌ها و پپتیدها و همچنین توسعه فرمولاسیون‌های دارویی اهمیت دارد.

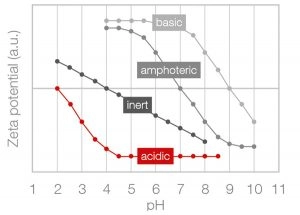

وابستگی پتانسیل زتا به pH
- تاثیر غلظت یون‌ها: علاوه بر pH، غلظت یون‌های موجود در فاز آبی، برای مثال غلظت بافر، نیز بر پتانسیل زتا اثر می‌گذارد. با افزایش تعداد یون‌های موجود در محیط، بار اولیه سطح سریع‌تر خنثی می‌شود و در نتیجه مقدار این پتانسیل کاهش پیدا می‌کند. بنابراین، افزایش غلظت بافر می‌تواند باعث کاهش آن شود.
کاربردهای اندازه‌گیری پتانسیل زتا
آنالیز این پتانسیل در صنایع مختلفی که سیستم‌های کلوئیدی در آن‌ها نقش مهمی دارند، استفاده می‌شود. از جمله این حوزه‌ها می‌توان به موارد زیر اشاره کرد:
داروسازی و پزشکی
این تست در فرمولاسیون‌های دارویی برای ارزیابی پایداری سوسپانسیون‌ها، امولسیون‌ها و لیپوزوم‌ها اهمیت دارد. این اندازه‌گیری با کنترل برهم‌کنش‌های ذرات و اطمینان از پراکندگی یکنواخت، به بهینه‌سازی سیستم‌های دارورسانی کمک می‌کند.
محصولات آرایشی و بهداشتی
در صنعت محصولات آرایشی و بهداشتی، این آنالیز برای فرمولاسیون امولسیون‌ها، کرم‌ها و لوسیون‌های پایدار کاربرد دارد. این اندازه‌گیری به توزیع یکنواخت مواد موثره کمک کرده و از جدایش فازی یا ایجاد لایه خامه‌ای جلوگیری می‌کند و در نتیجه می‌تواند اثربخشی و ماندگاری محصول را افزایش دهد.
مواد غذایی و نوشیدنی‌ها
در فرمولاسیون مواد غذایی و نوشیدنی‌ها، این آنالیز برای پایدارسازی امولسیون‌ها، سوسپانسیون‌ها و سیستم‌های کلوئیدی اهمیت دارد. این آنالیز می‌تواند به کنترل بافت، حس دهانی و ظاهر محصولات غذایی کمک کند و همچنین از ته‌نشینی و ایجاد لایه خامه‌ای در طول نگهداری جلوگیری کند.
رنگ‌ها و پوشش‌ها
در رنگ‌ها و پوشش‌ها، پتانسیل زتا بر پایداری پراکندگی، توزیع رنگدانه‌ها و تشکیل فیلم تاثیر می‌گذارد. کنترل این پارامتر به یکنواختی رنگ، چسبندگی و دوام پوشش‌ها کمک کرده و در عملکرد و طول عمر آن‌ها نقش دارد.
کاربرد پتانسیل زتا در مطالعات جذب سطحی
یکی دیگر از کاربردهای مهم اندازه‌گیری پتانسیل زتا، بررسی جذب مواد محلول روی سطوح جامد است. از آنجا که این پارامتر نسبت به بیرونی‌ترین لایه سطح ماده حساس است، تغییرات بار سطحی ناشی از جذب مواد حل‌شده را می‌توان با بررسی تغییرات پتانسیل جریان، جریان یا خود پتانسیل زتا بررسی کرد. این اندازه‌گیری امکان بررسی وابستگی فرایند جذب به زمان و غلظت را فراهم می‌کند و می‌تواند برای مطالعه تغییرات سطح ماده در اثر اصلاح سطح، نگهداری، پیرشدگی یا سایش در حین کار مورد استفاده قرار گیرد. شناخت این تغییرات برای تنظیم ویژگی‌های سطح و بهینه‌سازی فرایندها اهمیت دارد.
دستگاه مناسب برای این تست کدام است؟
برای اندازه‌گیری پتانسیل زتا، انتخاب دستگاه به نوع نمونه و هدف آنالیز بستگی دارد. دستگاه‌های Litesizer DLS آنتون‌پار برای اندازه‌گیری پتانسیل زتا در ذرات معلق، نانوذرات و سیستم‌های کلوئیدی مناسب هستند و در کنار آن می‌توانند اندازه و توزیع اندازه ذرات را نیز تعیین کنند. در مقابل، SurPASS 3 برای آنالیز بار سطحی و اندازه‌گیری پتانسیل زتا در سطوح جامد طراحی شده است و برای موادی مانند غشاها، فیلم‌ها، الیاف، سرامیک‌ها و سایر مواد جامد کاربرد دارد. بنابراین، Litesizer DLS برای بررسی ویژگی‌های الکتروکینتیکی ذرات و سوسپانسیون‌ها و SurPASS 3 برای مطالعه بار سطحی مواد جامد، دو راهکار مکمل برای اندازه‌گیری پتانسیل زتا محسوب می‌شوند.
جمع بندی
پتانسیل زتا یکی از پارامترهای مهم برای بررسی بار سطحی، رفتار بین‌سطحی و پایداری سیستم‌های کلوئیدی و سطوح جامد است. مقدار این پارامتر تحت تأثیر عواملی مانند pH، غلظت یون‌ها و ویژگی‌های سطح قرار دارد و اندازه‌گیری آن می‌تواند اطلاعات ارزشمندی درباره پایداری ذرات، برهم‌کنش‌های سطحی و تغییرات شیمیایی سطح در اختیار قرار دهد. با توجه به تفاوت ماهیت نمونه‌ها، روش اندازه‌گیری نیز باید متناسب با نوع ماده انتخاب شود. برای ذرات معلق، نانوذرات و سیستم‌های کلوئیدی، دستگاه‌های Litesizer DLS از Anton Paar با استفاده از روش‌های الکتروفورتیک امکان اندازه‌گیری پتانسیل زتا را فراهم می‌کنند؛ در حالی که برای سطوح جامد، دستگاه SurPASS 3 برای بررسی بار سطحی و پتانسیل زتا گزینه‌ای مناسب است. در نتیجه، انتخاب صحیح روش و تجهیزات اندازه‌گیری، نقش مهمی در دستیابی به داده‌های قابل اعتماد برای تحلیل و بهینه‌سازی ویژگی‌های سطح و پایداری سیستم‌ها دارد.
