تست رئولوژی پلیمرها
پلیمرها از مهم‌ترین مواد مهندسی در دنیای امروز هستند و تقریبا در تمام صنایع، از بسته بندی و خودروسازی گرفته تا پزشکی، ساختمان و تولید محصولات مصرفی، حضور دارند. دلیل این گستردگی کاربرد، تنوع بسیار بالای خواص آن‌هاست؛ به‌طوری‌که با تغییر ساختار شیمیایی، افزودنی‌ها، جرم مولی و نحوه فرآوری، می‌توان پلیمرهایی با رفتارهای کاملا متفاوت تولید کرد. بعضی از پلیمرها سخت و شکننده‌اند، بعضی انعطاف‌پذیر و نرم، و بعضی دیگر چقرمه و مقاوم در برابر ضربه هستند. به همین دلیل، تولید و بررسی پلیمرها اهمیت فراوانی در صنایع پیدا کرده است. رئومتر ها یکی از تجهیزات خیلی مهم در مورد این نمونه ها هستند که پارامترهای مختلف پلیمر را بررسی کرده و دقیق‌ترین نتایج را ارائه می‌دهند. در این مقاله پرکاربردترین پلیمر ها را معرفی می‌کنیم و در مورد آزمون رئولوژی مربوط به هرکدام صحبت خواهیم کرد.
رفتار رئولوژی پلیمرها
پلیمرها مولکول‌های بزرگی هستند که از تعداد زیادی واحد تکرارشونده به نام مونومر تشکیل شده‌اند. طول زنجیره‌های مولکولی و در هم تنیدگی میان آنها، نقش تعیین‌کننده‌ای در خواص ماده دارند. بسیاری از ویژگی‌های مهم این مواد را می‌توان با استفاده از آزمون‌های رئولوژی بررسی کرد. توصیف این ویژگی‌ها به روش‌های آزمون متنوعی نیاز دارد تا اطلاعات موردنظر به دست آید. این نمونه‌ها رفتار رئولوژی پیچیده‌ای دارند که هنگام استفاده یا تولید باید در نظر گرفته شود. از جمله این موارد می‌توان به ویسکوزیته مذاب، رفتار جریان، خواص ویسکوالاستیک، رفتار وابسته به دما، دمای انتقال شیشه‌ای و رفتار پیرشدگی اشاره کرد.
چرا آزمون‌های رئولوژی برای پلیمرها اهمیت دارند؟
آزمون‌های رئولوژی اطلاعات ارزشمندی درباره رفتار پلیمرها در شرایط مختلف ارائه می‌کنند و در بخش‌های مختلف تولید و کنترل کیفیت کاربرد دارند. این آزمون‌ها برای کنترل کیفیت ، از جمله تعیین ویسکوزیته، پارامترهای ویسکوالاستیک و جرم مولی، مورد استفاده قرار می‌گیرند. همچنین می‌توان از آنها برای بهبود رفتار فرآیندی در فرآیندهایی مانند قالب گیری تزریقی، اکستروژن و ریسندگی الیاف استفاده کرد. یکی دیگر از کاربردهای مهم این آزمون‌ها، بهینه سازی محصول نهایی است؛ برای مثال در تولید مواد پلاستیکی مورد استفاده در صنعت خودروسازی این آزمون اهمیت دارد.
ارتباط مستقیم رئولوژی با ساختار مولکولی پلیمر
در آزمون‌های رئولوژی، وابستگی مدول ذخیره (G′) و مدول اتلاف (G″) به فرکانس می‌تواند اطلاعاتی درباره جرم مولی و توزیع جرم مولی پلیمر ارائه دهد. همچنین شکل و شیب منحنی‌های ویسکوزیته می‌تواند اطلاعاتی درباره درهم تنیدگی زنجیره‌ها و شاخه‌دار شدن پلیمر فراهم کند. اثر افزودنی‌هایی مانند پرکننده‌ها، نرم‌کننده‌ها و پایدارکننده‌ها نیز می‌تواند از طریق تغییر رفتار رئولوژی مذاب بررسی شود.

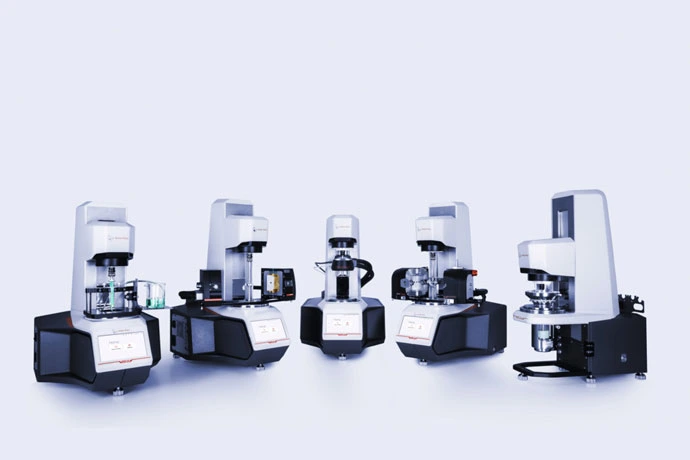

دستگاه رئومتر آنتون پار سری MCR
دستگاه مناسب برای انجام این آنالیزها کدام است؟
برای بررسی دقیق رفتار رئولوژی پلیمرها، رئومتر Anton Paar امکان انجام طیف گسترده‌ای از آزمون‌های رئولوژی و بررسی خواص جریان و ویسکوالاستیک مواد را فراهم می‌کنند. سری MCR با طراحی ماژولار، قابلیت استفاده در کاربردهای مختلف، از کنترل کیفیت و آزمون‌های معمول تا تحقیق و توسعه، را دارد. این ابزار پیشرفته رئولوژی با بهره‌گیری از سیستم‌های اندازه‌گیری و تجهیزات کنترل دمای متنوع، می‌توانند برای بررسی مواد مختلف و شرایط گوناگون استفاده شوند. همچنین، برای مطالعه تخصصی‌تر مذاب‌های پلیمری، سری SmartMelt آنتون پار به‌طور ویژه برای آزمون‌های رئولوژی مذاب پلیمر طراحی شده‌اند و امکان بررسی رفتار جریان و خواص رئولوژی پلیمرها را با کنترل دقیق دما فراهم می‌کنند.
پلیمرهای متداول مورد اندازه‌گیری
پلیمرهای مختلف، بسته به ساختار مولکولی، ترکیب و کاربرد، رفتارهای متفاوتی از خود نشان می‌دهند. اکنون این پلیمرها و آزمون رئولوژی مربوط به آنها را با یکدیگر بررسی می‌کنیم. پلیمرهای پرکاربرد در این زمینه عبارتند از:
- شیشه اکریلیک یا پلی متیل متاکریلات (PMMA)
- پلی‌اتیلن (PE)
- پلی‌پروپیلن (PP)
- پلی‌استایرن (PS)
- پلی‌یورتان (PU)

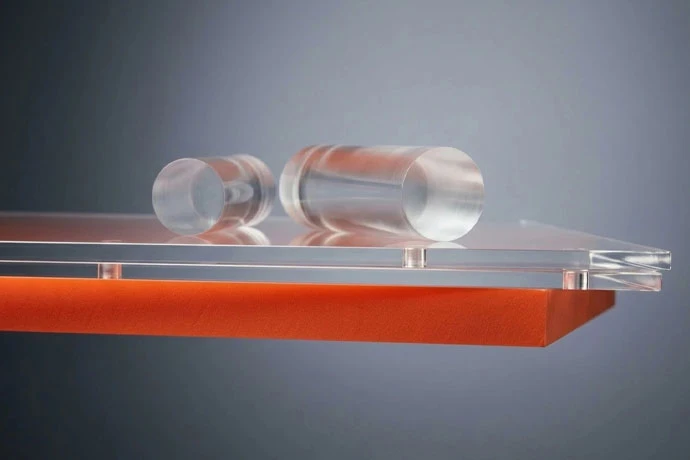

شیشه اکریلیک (PMMA)
شیشه اکریلیک (PMMA)
پلی متیل متاکریلات (PMMA) با نام شیشه اکریلیک و همچنین با نام تجاری Plexiglas™ شناخته می‌شود. این ماده از نظر ظاهری شبیه شیشه است، اما وزن کمی دارد و در برابر شکستن مقاوم است. شیشه اکریلیک، در صورت اصلاح مناسب، مقاومت بالایی در برابر خراش و ضربه نشان می‌دهد. ماده خالص PMMA به ندرت به عنوان محصول نهایی فروخته می‌شود و بیشتر به شکل فرمولاسیون اصلاح شده، با مقادیر متفاوتی از کومونومرها، افزودنی‌ها و پرکننده‌ها عرضه می‌شود. شیشه اکریلیک به دلیل ترکیب خود، ویژگی‌های خاصی دارد: می‌تواند نور را بهتر از شیشه معمولی عبور دهد، الاستیک و مقاوم در برابر ضربه است و در دماهای بالاتر از حدود 105 درجه سانتی‌گراد به‌راحتی شکل می‌گیرد. همچنین می‌توان آن را چسباند یا جوش داد. برخی انواع این ماده در برابر نور فرابنفش و اشعه ایکس نفوذپذیرند، اما نور فروسرخ را عبور نمی‌دهند. این ویژگی‌ها، آنها را برای کاربردهای خاصی مانند گلخانه ها و لیتوگرافی با اشعه ایکس ایده‌آل می‌کند. شیشه اکریلیک در محصولات متعددی از صنایع پزشکی، خودروسازی، ساختمان و اپتیک یافت می‌شود؛ از جمله می‌توان به شیشه‌های نشانگر، عدسی عینک، کف پوش‌های صنعتی، پوشش چراغ خودرو، فیبرهای نوری، لنزها و مبلمان اشاره کرد.
آزمون مربوطه
یکی از آزمون‌هایی که به‌طور مکرر برای شیشه اکریلیک انجام می‌شود، آنالیز دینامیکی مکانیکی حرارتی (DMA) در حالت پیچش و با استفاده از رئومتر نوسانی است. در این آزمون، نمونه‌ای به شکل میله جامد از شیشه اکریلیک بین دو گیره ثابت می‌شود و در دامنه و فرکانس مشخص، در بازه دمایی تعریف شده تغییر شکل می‌دهد. در دماهای پایین، پلیمر رفتاری سخت و شکننده دارد (150- درجه سانتی‌گراد). با گرم شدن پلیمر تا دماهای بسیار بالا، ماده شروع به ذوب شدن می‌کند؛ به‌طوری‌که از حالت جامد و شیشه‌ای عبور کرده، وارد محدوده نرم‌شدن در دمای انتقال شیشه‌ای می‌شود و در نهایت به حالت مایع مذاب می‌رسد. اندازه گیری دقیق یک میله جامد از شیشه اکریلیک در بازه دمایی گسترده، اطلاعات ارزشمندی درباره ارتباط میان ساختار ماکرومولکولی و رفتار مکانیکی فراهم می‌کند.
این آزمون به رئومتری مجهز به سیستم گرمایش همرفتی برای فیکسچرهای میله جامد در حالت پیچش نیاز دارد.

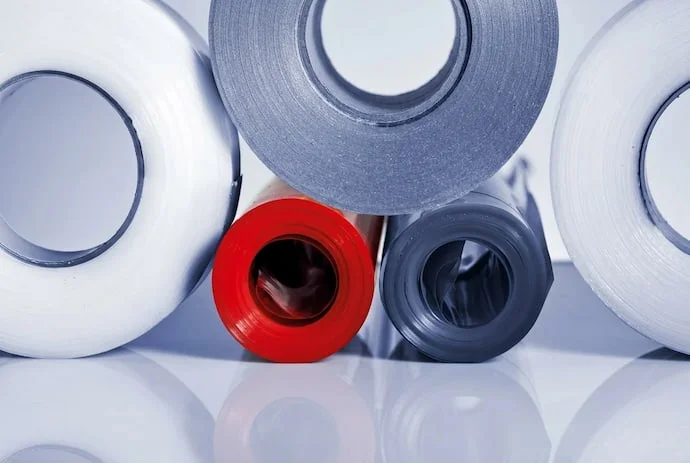

پلی‌اتیلن (PE)
پلی‌اتیلن (PE)
پلی‌اتیلن (PE) یکی از موادی است که در کاربردهای مختلف، از جمله تولید بطری، کیسه و فیلم، به عنوان ماده بسته بندی استفاده می‌شود. این پلیمر بر اساس عواملی مانند چگالی و میزان شاخه دار بودن مولکولی به گروه‌های مختلفی تقسیم می‌شود؛ از جمله پلی اتیلن با چگالی بالا (HDPE)، پلی اتیلن با چگالی پایین (LDPE) و پلی اتیلن خطی با چگالی پایین (LLDPE) از انواع آن هستند.
میزان و نوع شاخه دار بودن، ساختار نیمه بلوری و جرم مولی، بر خواص مکانیکی پلی اتیلن تاثیر می‌گذارند. برای نمونه، LDPE برای ظروف سخت استفاده می‌شود، در حالی که LLDPE در مقایسه با LDPE استحکام کششی بالاتری دارد و در کاربردهای بسته بندی، به خصوص برای ورق‌ها، کیسه‌های پلاستیکی و فیلم‌های بسته‌بندی، مورد استفاده قرار می‌گیرد. HDPE نیز نسبت استحکام به چگالی بالایی دارد و در محصولاتی مانند کارتن های شیر، بطری های مواد شوینده، ظرف کره، سطل‌های زباله و لوله‌های آب کاربرد دارد.
آزمون مربوطه
اندازه‌گیری‌های رئولوژی می‌توانند اطلاعاتی درباره خواص شیمیایی PE ارائه دهند. برای مثال، جرم مولی پلی اتیلن را می‌توان از طریق اندازه گیری ویسکوزیته در نرخ برش صفر با استفاده از آزمون Frequency Sweep تعیین کرد. این آزمون یک تست نوسانی است که در دامنه ثابت و فرکانس‌های متغیر انجام می‌شود. در مقادیر پایین فرکانس زاویه‌ای، می‌توان مقدار ویسکوزیته در نرخ برش صفر را تعیین کرد. ویسکوزیته در نرخ برش صفر یکی از مهم‌ترین خواص مذاب پلیمر است، زیرا مستقیما با جرم مولی متوسط تناسب دارد. یکی از مزایای مهم تست مذاب پلیمر با استفاده از رئومتر نوسانی، زمان کوتاه برای انجام اندازه گیری است.
این آزمون به یک رئومتر مجهز به سیستم کنترل دمای پلتیر نیاز دارد.

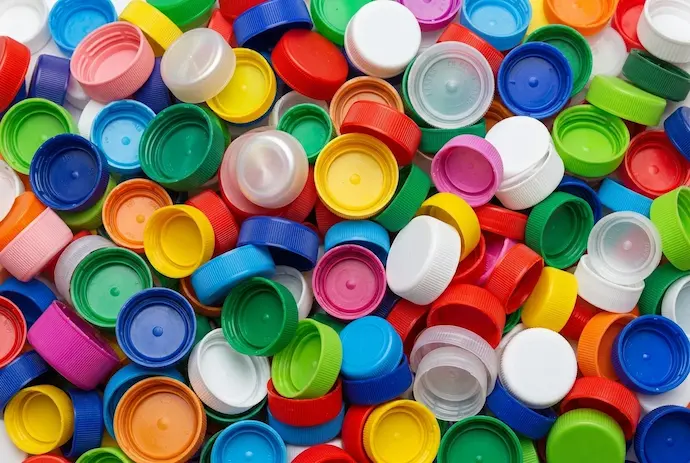

پلی‌پروپیلن (PP)
پلی‌پروپیلن (PP)
پلی‌پروپیلن (PP) پلیمری چقرمه و انعطاف‌پذیر با کاربردهای متنوع است و در بسته بندی‌های انعطاف پذیر، منسوجات، اسکناس‌های پلیمری و مواد مهندسی مورد استفاده قرار می‌گیرد. PP خواصی مشابه پلی اتیلن دارد، اما چگالی پایین‌تر، نقطه ذوب بالاتر (TM > 160 °C) و مقاومت شیمیایی بسیار خوبی دارد.
محصولات PP را می‌توان به روش‌های گوناگونی تولید کرد؛ از جمله می‌توان به اکستروژن فیلم برای بسته بندی، قالب گیری بادی برای تولید ظروف مقاوم‌تر مانند بطری، تشت و مخزن سوخت و قالب گیری تزریقی برای کاربردهای سنگین‌تر مانند کلاه ایمنی، ابزارهای برقی و بدنه تلویزیون اشاره کرد. این تنوع در روش‌های تولید باعث می‌شود بتوان از افزودنی‌های مختلف، مانند رنگ‌ها و پیگمنت‌ها، و عوامل تقویت‌کننده برای اصلاح خواص پلیمر استفاده کرد. برای مثال، تقویت PP با الیاف شیشه، استحکام کششی آن را در دماهای بالاتر نیز افزایش می‌دهد.
آزمون مربوطه
برای بررسی واکنش PP یا PP تقویت شده با الیاف شیشه در برابر تنش مکانیکی در دماهای مختلف، از آنالیز مکانیکی دینامیکی (DMA) استفاده می‌شود. هدف اصلی این آزمون، مشخص‌کردن نقطه شروع نرم شدن پلیمر، یعنی دمای انتقال شیشه‌ای (Tg)، و تعیین دمایی است که تا آن پلیمر همچنان می‌تواند در برابر یک بار مکانیکی مشخص مقاومت کند. روش‌های دیگر تحلیل حرارتی مانند کالریمتر روبشی تفاضلی (DSC) یا تحلیل ترمو مکانیکی (TMA) نیز برای انجام این آزمون‌ها وجود دارند، اما DMA معمولا دقت بسیار بیشتری در تعیین Tg دارد.
در آزمون دینامیکی مکانیکی DMA، نمونه جامد پلیمر، برای مثال با مقطع مستطیلی یا دایره‌ای، بین دو گیره ثابت می‌شود و با استفاده از رئومتر نوسانی، در یک دامنه و فرکانس سینوسی مشخص تغییر شکل می‌دهد. نمونه در یک بازه دمایی تعریف‌شده تحت کرنش یا تنش قرار می‌گیرد و پاسخ پلیمر به بارگذاری مکانیکی از پیش تعیین‌شده، با افزایش دما اندازه‌گیری می‌شود. این آزمون به رئومتری مجهز به سیستم گرمایش همرفتی برای فیکسچرهای میله جامد در حالت پیچش نیاز دارد.

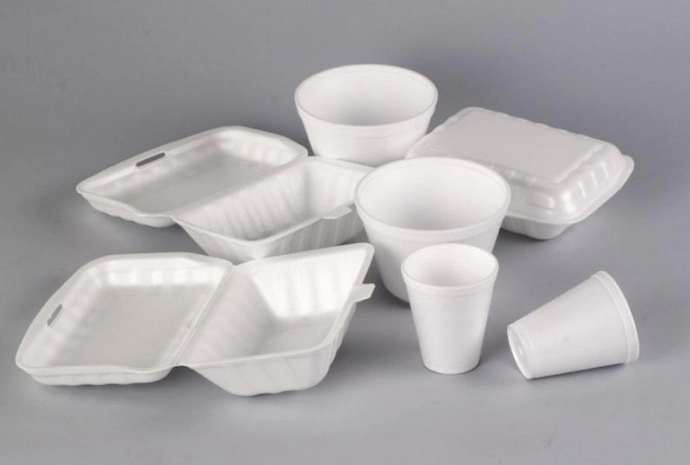

Polystyrene (PS)
پلی‌استایرن (PS)
پلی‌استایرن در مقایسه با بسیاری از پلیمرها هزینه تولید پایینی دارد و یکی از پرمصرف ترین پلاستیک‌ها محسوب می‌شود. این ماده در شکل استایروفوم یا یونولیت، معمولا برای بسته بندی محافظ استفاده می‌شود. پلی استایرن در حالت سخت در مصالح ساختمانی، ظروف ماست، قاب‌های CD و DVD، بطری‌ها و موارد دیگر کاربرد دارد. PS دمای ذوب نسبتا پایینی، حدود 100 درجه سانتی‌گراد، دارد و شفاف است. با این حال، در کاربردهای صنعتی معمولا به آن رنگ افزوده می‌شود.
آزمون مربوطه
برای بررسی رفتار کوتاه مدت و بلند مدت مذاب پلی استایرن، می‌توان با استفاده از یک رئومتر نوسانی، آزمون Frequency Sweep انجام داد. در این آزمون، نمونه می‌تواند به شکل گرانول، پودر یا یک صفحه از پیش شکل داده شده در سل اندازه‌گیری قرار گیرد. آزمون Frequency Sweep در دامنه ثابت و فرکانس‌های متغیر انجام می‌شود. با تحلیل نقطه تقاطع منحنی‌های مدول ذخیره و مدول اتلاف، می‌توان تصویری کیفی از جرم مولی متوسط نمونه به دست آورد. با استفاده از روش‌های تحلیلی بیشتر، امکان تعیین توزیع جرم مولی (MMD) نیز وجود دارد. در مقایسه با روش‌هایی مانند GPC (کروماتوگرافی ژل تراوایی) ، این روش به حلال نیاز ندارد و محدودیتی برای تعیین MMD ندارد.
این آزمون به یک رئومتر مجهز به سیستم کنترل دمای پلتیر نیاز دارد.

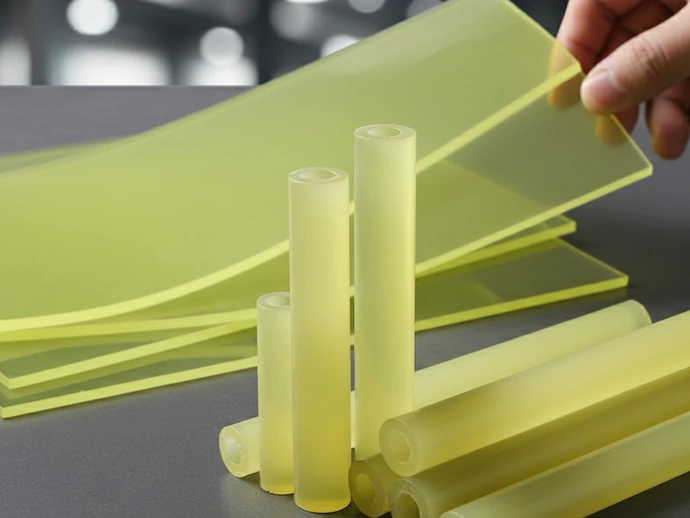

پلی‌یورتان (PU)
پلی‌یورتان (PU)
پلی‌یورتان‌ها (PU) از جمله پلیمرهایی هستند که بیشترین کاربرد را در تولید فوم‌ها دارند. PU ها از واکنش دو جزئی میان یک ایزوسیانات و یک پلی ال تشکیل می‌شوند. در حضور آب، واکنش باعث تولید CO₂ می‌شود. این گاز با ایجاد حباب در پلیمر، ساختار فومی را ایجاد می‌کند. پلی یورتان‌ها کاربردهای بسیار متنوعی دارند و از آنها در تولید صندلی‌های فومی و عایق‌ها، الیاف مصنوعی مانند اسپندکس و محصولات مختلف خودرویی مانند آب بندها و واشرها، پوشش‌ها و مواد درزگیر استفاده می‌شود.
تنوع بسیار زیاد PU به این دلیل است که دو جزء مورد استفاده برای تولید آن می‌توانند بسیار متفاوت باشند. زنجیره‌های بلند و میزان پایین اتصال عرضی، پلیمری نرم و کشسان ایجاد می‌کنند، در حالی که زنجیره‌های کوتاه با تعداد زیادی اتصال عرضی، پلیمری سخت تولید می‌کنند. با انتخاب دقیق اجزا و آنالیز دقیق خواص رئولوژی واکنش، می‌توان محصول نهایی را به طور دقیق مهندسی کرد.
آزمون مربوطه
PU ها با مخلوط کردن دو جزء مایع، یعنی ایزوسیانات و پلی ال، و انتقال مخلوط به داخل قالب تولید می‌شوند. سپس واکنش Curing ادامه پیدا می‌کند و ویسکوزیته افزایش می‌یابد تا واکنش کامل شود و محصول جامد نهایی بتواند از قالب خارج شود. ویسکوزیته نمونه و سایر خواص آن را می‌توان در تمام طول فرآیند Curing ، با استفاده از یک رئومتر مجهز به سیستم اندازه‌گیری صفحات موازی، بررسی کرد. برای مثال، می‌توان یک آزمون نوسانی با دامنه ثابت و پایین، مانند 0.05٪، از پیش تنظیم کرد. در طول این آزمون می‌توان نقاط مهمی مانند Pot Life، یعنی نقطه‌ای که نمونه تا آن زمان همچنان قابلیت فرآوری، برای مثال تزریق به داخل قالب، را دارد؛ Sol-Gel Point ، یعنی زمانی که نمونه از حالت مایع به یک جامد ژل مانند تبدیل می‌شود؛ و همچنین زمان Curing را اندازه‌گیری کرد.
این آزمون به یک رئومتر مجهز به سیستم کنترل دمای پلتیر و سیستم اندازه‌گیری صفحات موازی یک بارمصرف نیاز دارد.
جمع بندی
بررسی رئولوژی پلیمرها نقش مهمی در شناخت، کنترل و بهینه سازی خواص مواد پلیمری دارد. با استفاده از آزمون‌های رئولوژی می‌توان رفتار جریان، ویسکوزیته، خواص ویسکوالاستیک، جرم مولی، دمای انتقال شیشه‌ای، روند Curing و عملکرد پلیمر در شرایط مختلف دمایی و مکانیکی را ارزیابی کرد. این اطلاعات برای کنترل کیفیت مواد اولیه، بهبود فرایندهایی مانند اکستروژن، قالب‌گیری تزریقی، قالب‌گیری بادی و ریسندگی الیاف و همچنین طراحی محصول نهایی اهمیت زیادی دارند. پلیمرهایی مانند PMMA، PE، PP، PS و PU، با وجود تفاوت در ساختار و کاربرد، همگی از طریق آزمون‌های مناسب رئولوژی قابل بررسی هستند.
انتخاب روش آزمون و تجهیزات مناسب، مانند رئومتر نوسانی مجهز به کنترل دمای پلتیر، سیستم گرمایش همرفتی یا هندسه صفحه-صفحه، امکان دستیابی به داده‌های دقیق و قابل اعتماد را فراهم می‌کند. در نتیجه، رئولوژی به تولیدکنندگان و پژوهشگران کمک می‌کند تا ارتباط میان ساختار مولکولی، رفتار فرآیندی و عملکرد نهایی پلیمر را بهتر درک کرده و محصولاتی با کیفیت و عملکرد مطلوب‌تر تولید کنند.
