آنالیز دینامیکی مکانیکی حرارتی DMA برند Anton Paar

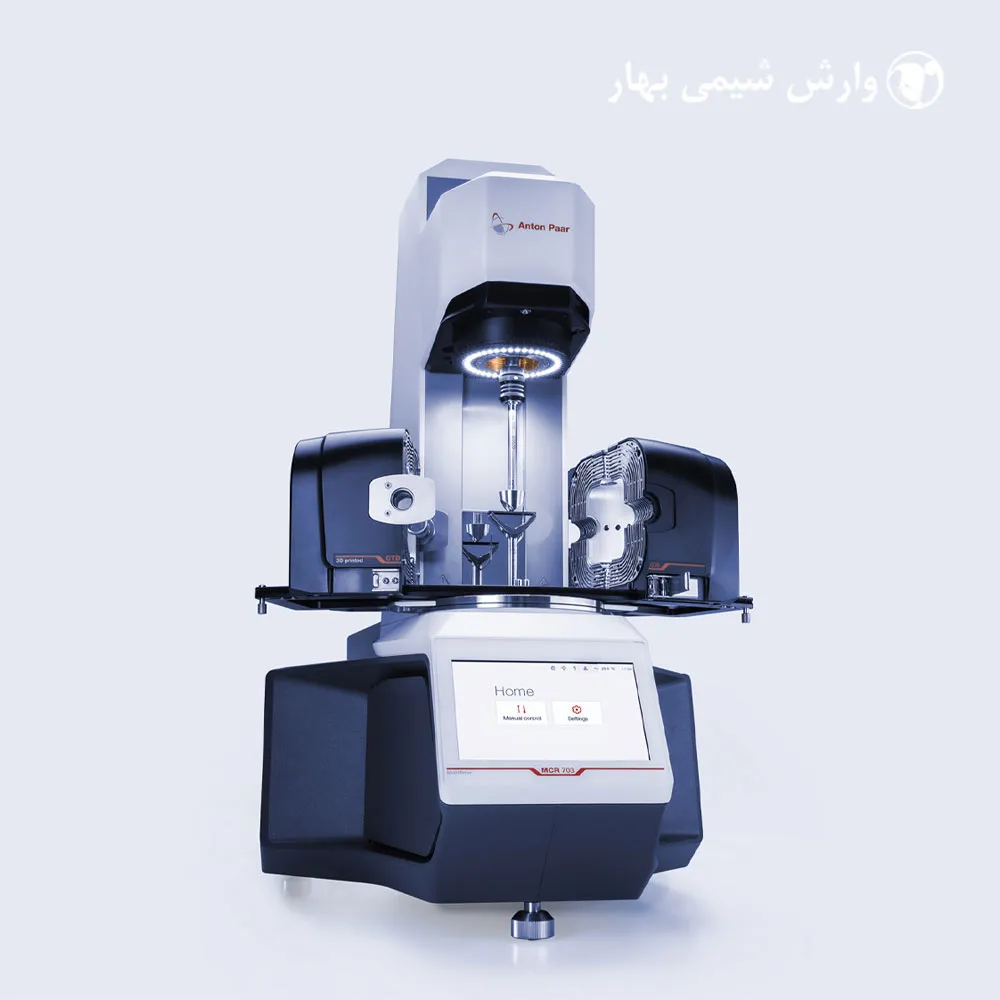

آنالیز دینامیکی مکانیکی حرارتی مدل Anton Paar MCR 703 MultiDrive تولید شده در کمپانی Anotn Paar اتریش، پیشرفته‌ترین پلتفرم آنالیز مکانیکی دینامیکی برای نمونه‌های جامد، نرم و مایع است. کاربران می‌توانند با استفاده از این دستگاه، آنالیز مکانیکی دینامیکی را در حالت‌های کشش، پیچش، خمش و فشار، به همراه اندازه‌گیری‌های رئولوژیکی استاندارد و بسیار پیشرفته، و همچنین آنالیز ترمومکانیکی (TMA) تنها با یک دستگاه انجام دهند. این دستگاه همچنین امکان اندازه‌گیری هم‌زمان مدول یانگ (مدول کشسانی) و مدول برشی را تنها در یک آزمون و روی یک نمونه فراهم می‌کند که تحولی در شناسایی . ساختار ماژولار سیستم اجازه می‌دهد تا دامنه وسیعی از تجهیزات دمایی، لوازم جانبی مخصوص کاربردهای خاص و سیستم‌های اندازه‌گیری مختلف به آن اضافه شود تا تمامی نیازهای انواع کاربردها را پوشش دهد. دستگاه مدل MCR 703 با دو موتور در بالا و پایین دستگاه علاوه بر دارا بودن ویژگی دستگاه های تحقیقاتی، امکان انجام تست های دینامیکی مکانیکی DMA و دینامیکی مکانیکی حرارتی DMTA را با بالاترین دقت ممکن فراهم نموده اند.
ترکیب موتورهای پیشرفته برای آنالیز خطی و پیچشی دقیق در MCR 703
ترکیب یک موتور چرخشی فوقانی با سیستم پیشرفته Air Bearing و یک موتور خطی در بخش پایینی دستگاه، امکان انجام آنالیز مکانیکی دینامیکی خطی (با موتور خطی) و پیچشی (با موتور چرخشی) را فراهم می‌سازد. انتخاب نوع حالت اندازه‌گیری به نوع کاربرد مورد نظر شما بستگی دارد. بهره‌گیری از تکنولوژی پیشرفته moving-magnet و موتورهای EC باکیفیت سری MCR باعث می‌شود اندازه‌گیری‌ها حتی در کمترین بازه با دقت بسیار بسیار بالا انجام شوند. دامنه‌ی کاری دستگاه شامل نیروی خطی از 0.5 mN تا 40 N و گشتاور از 0.2 nNm تا 230 mNm است که آن را برای تحلیل مواد بسیار نرم تا بسیار سخت مناسب است می‌سازد.
قابلیت منحصربه فرد Axial–Torsional DMA
ویژگی ویژه‌ی MCR 703 MultiDrive، حالت Axial–Torsional DMA است که امکان اندازه‌گیری هم‌زمان مدول یانگ (E*)، مدول برشی (G*) و نسبت پواسون (ν) را تنها در یک آزمایش و بر روی یک نمونه فراهم می‌سازد. این قابلیت، تحولی در بررسی رفتار مواد ایزوتروپیک و ناهمسانگرد ایجاد کرده و دقت شناسایی خواص مکانیکی را به‌طور چشمگیری افزایش می‌دهد.
سیستم پیشرفته کنترل دمایی

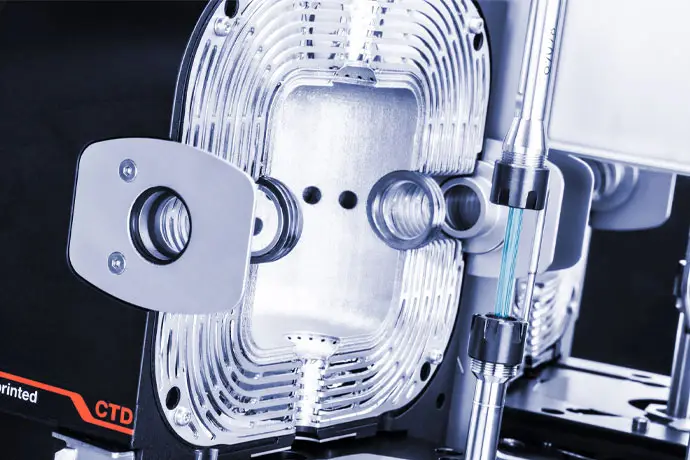

سیستم‌های دمایی پیشرفته Anton Paar، کنترل دقیق و یکنواختی دمای نمونه را در بازه‌ی °C 170– تا °C 1000+ تضمین می‌کنند. سنسور دمایی دقیق در مجاورت نمونه قرار دارد تا دمای واقعی آن را با دقت بالا اندازه‌گیری کند. همچنین دستگاه از کنترل هم زمان رطوبت نسبی (Relative Humidity) پشتیبانی می‌کند و امکان آزمایش در شرایط محیطی کاملاً قابل تنظیم را فراهم می‌سازد.
تحلیل‌های رئولوژیکی بدون محدودیت با قابلیت تجهیز کامل دستگاه MCR 703
علاوه بر آنالیز مکانیکی دینامیکی به روش‌های کلاسیک، اندازه‌گیری‌های رئولوژیکی این امکان را فراهم می‌سازند که رفتار مواد جامد در زمان تغییر شکل و نمونه مایع جهت بررسی جریان مورد بررسی قرار گیرد.
برای اندازه‌گیری انواع مختلف نمونه‌ها، کاربران به مجموعه‌ای متنوع از سیستم‌های اندازه‌گیری، لوازم جانبی و تجهیزات دمایی نیاز دارند. با وجود بیشتر 200 اکسسوری برای برآورده سازی انواع نیازهای رئولوژیکی به طور کامل شما را مجهز می کند که هر نوع تستی در این زمینه امکان پذیر باشد.
شرکت وارش شیمی بهار با بهره‌گیری از تیمی متخصص و آموزش‌دیده، آماده ارائه آموزش کامل کار با دستگاه و مشاوره تخصصی جهت انتخاب مناسب‌ترین اکسسوری متناسب با نیازها و آزمون‌های آزمایشگاه شماست. ما تجربه خود را در اختیار شما قرار می‌دهیم تا بهترین بهره‌برداری از دستگاه‌های سری MCR را داشته باشید.
طراحی ماژولار و انعطاف‌پذیر
MCR 703 MultiDrive با ساختار ماژولار و قابل توسعه طراحی شده و بیش از 200 اکسسوری و ماژول جانبی برای کاربردهای مختلف دارد. این ویژگی به کاربران اجازه می‌دهد تا دستگاه خود را به‌راحتی به ابزارهای تخصصی تبدیل کنند. مانند:
- رئومتر (Rheometer)
- (Tribometer)
- UTM Micro
- رئومتر پودر (Powder Rheometer)
ویژگی های اصلی:
- قابلیت انجام DMA در کشش، پیچش، فشار و خمش
- تعیین مدول یانگ و مدول برشی تنها در یک آزمایش روی یک نمونه
- امکان اندازه گیری ضریب پواسون مواد ایزوتروپیک و بررسی سریع مواد ناهمسانگرد
- مجهز به سیستم کنترل دما با توزیع یکنواخت و گزینه های سرمایش تا °C 160- و گرمایش تا °C 1000
- طراحی ماژولار با بیش از 200 وسیله جانبی رئولوژیکی برای گسترش کاربردها
- قابلیت شخصی سازی با لوازم جانبی اختصاصی برای انواع مواد جامد، پودری یا نمونه های غوطه ور در مایع
- نصب و راه اندازی سریع با سیستم QuickConnect و شناسایی خودکار تجهیزات توسط Toolmaster
Specifications
| Linear drive for DMA in tension, bending, and compression | |
| Maximum force | 40 N |
| Minimum force | 0.0005 N |
| Maximum displacement | 9,400 μm1) |
| Minimum displacement | 0.01 μm |
| Maximum frequency | 100 Hz |
| Minimum frequency | 10-5 Hz |
| Rotational drive for DMA in torsion and rheology | |
| Maximum torque | 230 mNm |
| Minimum torque, rotation | 1 nNm |
| Minimum torque, oscillation | 0.2 nNm |
| Angular deflection resolution | < 1 nrad |
| Maximum angular velocity | 314 rad/s |
| Minimum angular velocity | 0 rad/s2) |
| Maximum frequency | 200 Hz |
| Minimum frequency | 2 x 10-8 Hz |
| Normal force range | 0.001 N to 50 N |
| Temperature control | |
| Maximum temperature range | -170 °C to +1,000 °C3) |
| Maximum heating rate | 60 K/min3) |
| Maximum cooling rate | 30 K/min3) |
| Features | |
| DMA in tension, bending and compression | ✓ |
| DMA in torsion | ✓ |
| DMA in combined axial-torsional mode | ✓ |
| DMA in shear and rheology | ✓ |
| Thermomechanical analysis | ✓ |
| Toolmaster, measuring system | ✓ |
| Toolmaster, measuring cell | ✓ |
| QuickConnect for measuring systems (screwless) | ✓ |
| T-Ready | ✓ |
| Low-temperature option, nitrogen evaporation unit | o |
| Low-temperature option, gas chiller | o |
| Humidity option | o |
✓ included | o optional
Trademarks: RheoCompass (9177015), MultiDrive (16731581), T-Ready (9176983), Toolmaster (3623873)
Patents: US Pat. 9574983, 10908058
1) In oscillation, a maximum displacement of ±4,500 μm.
2) In controlled shear stress (CSS) mode. In controlled shear rate (CSR) mode depending on measuring point duration and sampling rate.
3) Limits depend on convection temperature device used and measuring systems. Customized low-temperature option for temperatures down to -170 °C available upon request.
