دستگاه NST³

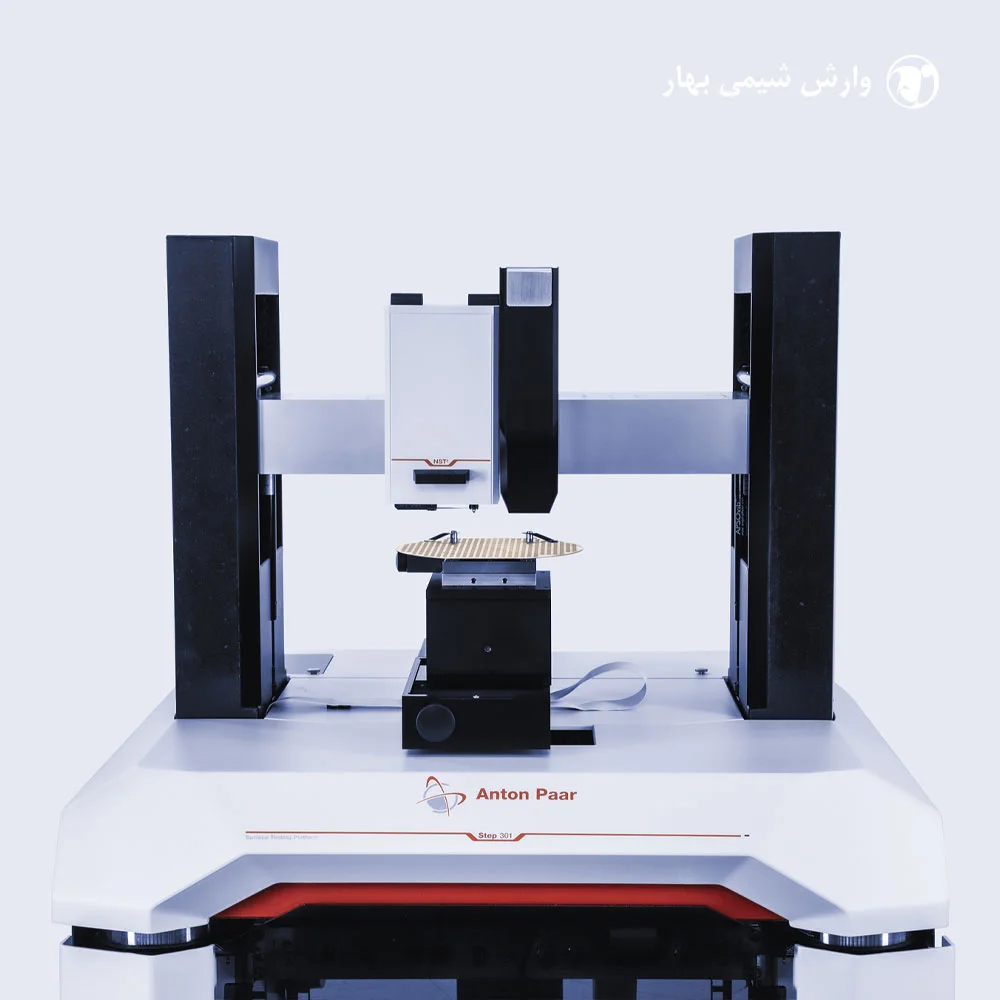

دستگاه تست خراش نانومتری Anton Paar مدل NST³ ابزاری پیشرفته برای اندازهگیری چسبندگی، مقاومت به خراش و رفتار مکانیکی پوششهای نازک با ضخامت کمتر از ۱۰۰۰ نانومتر است. این دستگاه با بهرهگیری از حسگرهای دقیق نیرو و عمق و همچنین محرک پیزوالکتریک با پاسخ سریع در حد میلیثانیه، دادههایی با دقت بسیار بالا و تکرارپذیری بینظیر ارائه میدهد. NST³ توانایی آنالیز پوششهای آلی و معدنی، سخت و نرم را دارد و برای تحقیقات صنعتی و دانشگاهی در زمینه ارزیابی کیفیت پوششها و بررسی رفتار سطحی مواد طراحی شده است.
با اتصال دستگاه به پلتفرم Step میتوان آن را با سایر هدهای تست خراش یا فرورونده ترکیب کرده و کل محدوده نانو تا ماکرو را پوشش داد. همچنین امکان افزودن میکروسکوپ نیروی اتمی (AFM) جهت بررسی توپوگرافی سطح و انجام تحلیلهای پیشرفته نیز وجود دارد.
ویژگیهای کلیدی دستگاه NST³
تصویر پانورامای همزمان (Synchronized Panorama):
ثبت تصویر کامل خراش بهصورت همزمان با دادههای سنسورهای نیرو و عمق: این ویژگی منحصربهفرد با فناوری ثبت اختراع (U.S. 8261600 و EP 2065695) به کاربر اجازه میدهد تا بار بحرانی و نقاط شکست پوشش را در هر زمان مورد تحلیل مجدد قرار دهد.
پاسخ سریع و دقیق به نیروهای بسیار کوچک: استفاده از بازوی دوگانه و محرک پیزوالکتریک باعث میشود دستگاه در برابر تغییرات نیرو در بازه زمانی چند میلیثانیه واکنش نشان دهد و اثرات ناگهانی مانند ایجاد ترک یا شکست را با دقت بالا تشخیص دهد.
کنترل فعال نیرو (Active Force Feedback): سیستم بازخورد فعال Anton Paar، کنترل دقیق نیرو را تضمین میکند. این فناوری امکان اجرای آزمونهای تکرارپذیر حتی روی سطوح پیچیده مانند نمونههای زبر، غیرمسطح یا منحنی را فراهم میسازد.
اندازهگیری واقعی عمق نفوذ (True Penetration Depth): با استفاده از حسگر جابهجایی واقعی (Displacement Sensor)، دستگاه میتواند پروفایل سطح نمونه را قبل، حین و بعد از خراش ثبت کرده و عمق نفوذ الاستیک، پلاستیک و ویسکوالاستیک را بهصورت دقیق محاسبه کند.
آنالیز رفتار ویسکوز پس از خراش: امکان تعریف اسکنهای پسازخراش (Post-Scan) متعدد برای بررسی تغییرات عمق باقیمانده در بازههای زمانی مختلف و مطالعه رفتار بازیابی سطح.
سازگاری با پلتفرم Step: پلتفرم Step امکان انجام مجموعهای از آزمونهای مکانیکی سطحی مانند تست خراش، تست فرورونده و آنالیز AFM را در یک دستگاه واحد فراهم میکند و از نظر پایداری، ایزولاسیون نویز و انعطافپذیری عملکردی، بهترین گزینه موجود در بازار است.
کاربردها
دستگاه NST³ در حوزههای تحقیقات پوششهای نازک، نیمههادیها، متالورژی، پلیمرها، مواد سرامیکی و کامپوزیتها بهکار میرود و برای تعیین نقاط شکست، چسبندگی، مقاومت به خراش و بازیابی الاستیک پوششها گزینهای ایدهآل است.
specifications
| Maximum load [mN] | 1000 |
| Load resolution [μN] | 0.01 |
| Load noise floor [rms] [μN] | 0.1 |
| Loading rate [N/min] | Up to 100 |
| Maximum friction force [mN] | 1000 |
| Friction force resolution [μN] | 1 |
| Maximum depth [μm] | 600 |
| Depth resolution [nm] | 0.1 |
| Depth noise floor [rms] [nm] | 1.5 |
| Data acquisition rate [kHz] | 192 |
| Scratch speed [mm/min] | 0.1 to 600 |
