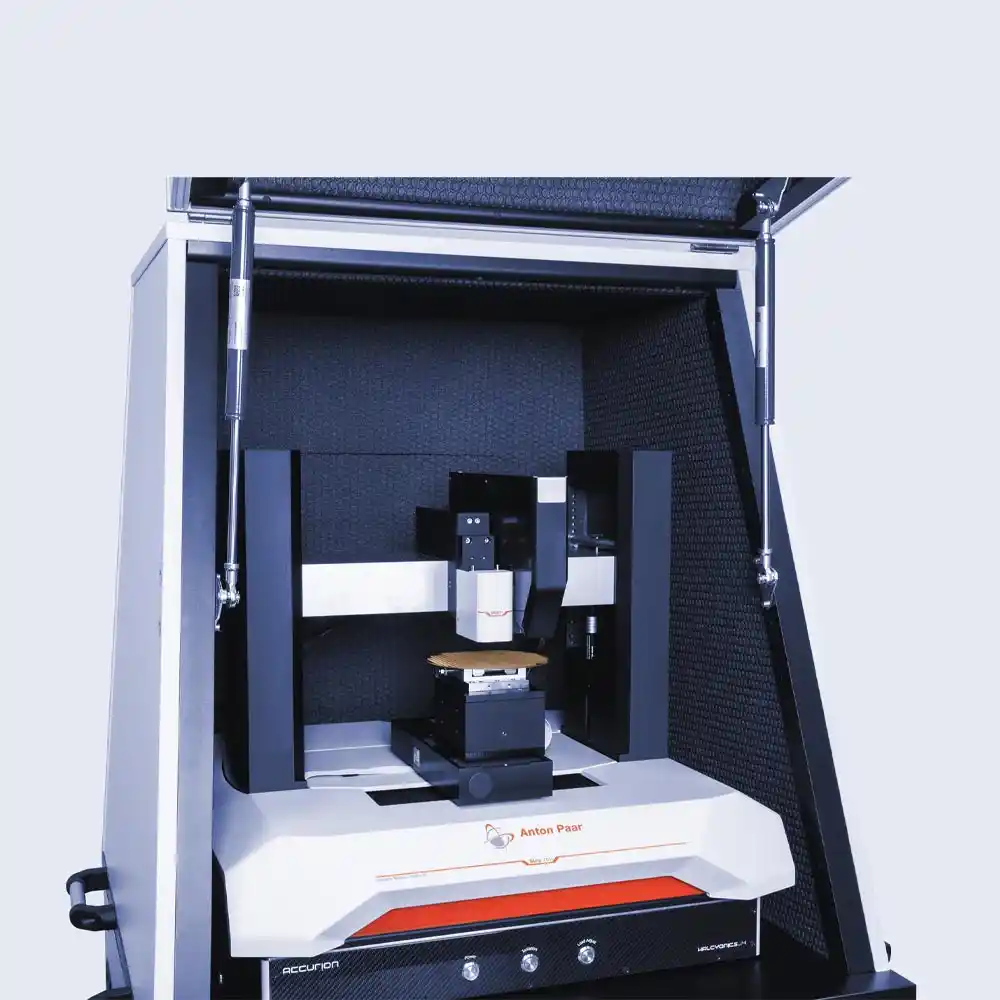

Ultra Nanoindentation Tester UNHT³ دقت بی‌نظیر در آنالیز مکانیکی نانو
UNHT³ یک نانو سختی سنج یا نانو ایندنتیتور فوق‌العاده دقیق است که با استفاده از سنسورهای واقعی نیرو و جابجایی، امکان بررسی خواص مکانیکی مواد تا مقیاس نانو را فراهم می‌کند. طراحی منحصر به فرد آن با سیستم Active Top Surface Referencing Patent شده، اثر رانش حرارتی و خطاهای ناشی از انعطاف سیستم را تقریباً به صفر می‌رساند. این ویژگی UNHT³ را به ابزاری مناسب برای اندازه‌گیری طولانی‌مدت روی انواع مواد از جمله پلیمرها، فیلم‌های نازک و بافت‌های نرم تبدیل کرده است. نسخه HTV این دستگاه امکان آزمایش در شرایط خلا بالا و دماهای تا ۸۰۰°C را فراهم می‌کند، و امکان اندازه‌گیری دقیق تحت شرایط محیطی مختلف را می‌دهد. برای مشاهده همه مدل های دستگاه آزمون سختی سنجی در مقیاس نانو و میکرو و اطلاعات بیشتر با ما در تماس باشید.
UNHT³ با دو سنسور مستقل برای کنترل عمق و بار، اندازه‌گیری واقعی و قابل اعتماد را ارائه می‌دهد و عمق نفوذ از چند نانومتر تا ۱۰۰ میکرومتر و بارگذاری از چند میکرونیوتن تا ۱۰۰ میلی‌نیوتن را پشتیبانی می‌کند. استفاده از Zerodur و تکنولوژی منحصر به فرد پایش سطح باعث می‌شود که رانش حرارتی دستگاه به حداقل برسد (۱۰ فمتومتر بر ثانیه) و امکان انجام آزمایش‌های طولانی مانند تست‌های خزش فراهم شود. با پایداری حرارتی فوق‌العاده، نمونه‌ها می‌توانند بلافاصله پس از نصب اندازه‌گیری شوند و با حالت Quick، بیش از ۶۰۰ اندازه‌گیری واقعی در یک ساعت انجام پذیرد.
یکی دیگر از ویژگی‌های برجسته UNHT³، حالت Sinus Mode است که امکان تحلیل مکانیکی دینامیکی (DMA) را فراهم می‌کند. این حالت امکان بررسی تغییر خواص مکانیکی (HIT, EIT) در عمق و تعیین مدول‌های ذخیره و اتلافی E’, E” و tan δ برای نمونه‌ها از فیلم‌های نازک تا مواد حجیم را فراهم می‌آورد. علاوه بر این، امکان کالیبراسیون سریع ایندنتور و تحلیل تنش-کرنش نیز فراهم است.
با استفاده از پلتفرم Step، هد UNHT³ را می‌توان با دیگر ابزارهای خراش یا انقباضی و حتی AFM ترکیب کرد تا پوشش کامل دامنه نانو، میکرو و ماکرو از خواص مکانیکی سطح بدست آید. نرم‌افزار پیشرفته دستگاه امکان برنامه‌ریزی مجموعه‌ای از اندازه‌گیری‌ها با مراحل دمایی مختلف را فراهم می‌کند و عملیات را به‌صورت خودکار اجرا می‌کند. نسخه HTV علاوه بر کنترل دما و کاهش رانش حرارتی، امکان انجام آزمایش‌ها در خلأ بالا با دقت ۰.۱ °C را فراهم می‌آورد.
Specification
| Maximum load [mN] | 50 / 100(1) |
| Load resolution [nN] | 3 |
| Load noise floor [rms] [μN] | ≤0.05 |
| Loading rate [mN/min] | Up to 1000 |
| Depth range [μm] | 50 / 100(1) |
| Depth resolution [nm] | 0.003 |
| Depth noise floor [rms] [nm] | ≤0.03 |
| Data acquisition rate [kHz] | 192 |
| Options | |
| Heating stage up to 200 °C | ✔ |
| Liquid testing | ✔ |
(1) optional
Patents
Active top surface referencing for UNHT³: US 7,685,868 B2
